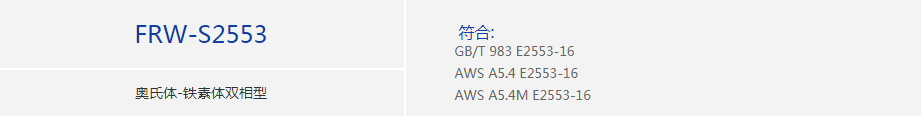

產品參數



用途：
適用于焊接含25%Cr的雙相鋼不銹鋼，如00Cr25Ni7Mo4N，03Cr25Ni6Mo3Cu2N,UNS 32550(Alloy255)等。

特性：
1.鈦鈣型不銹鋼用手焊條，主要成分是25%Cr-7%Ni-3%Mo-N
2.具有較高的強度以及良好的耐點蝕和應力腐蝕開裂性能。
3.電弧穩定、成型美觀、波紋細膩、飛濺少、脫渣容易、藥皮耐火性優良、抗氣孔性佳佳題。

焊接位置：

熔敷金屬化學成分（wt%）：

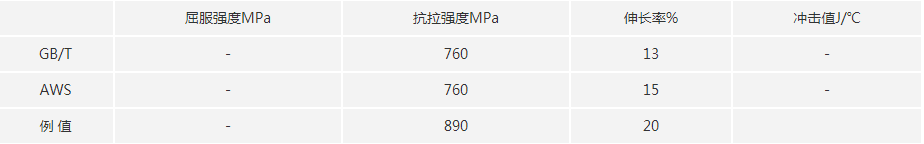

熔敷金屬機械性能：


焊接電流參數：DCEP(DC+)


焊接要項：
1.焊前焊條需經烘焙300-350℃×1h，隨烘隨用。
2.焊前需清除焊件上的銹、油、水份等雜質。
3.盡量壓低電弧施焊，焊條擺動不可過寬，一般在焊條直徑3倍范圍內。
4.焊接速度不可過慢，以防過熱和夾渣，但遇到易裂的情況下可選擇小電流慢速焊。
5.多道焊時須將焊渣清理干凈，收弧時須填滿弧坑。
6.道（層）間溫度：≤150℃

組合圖
