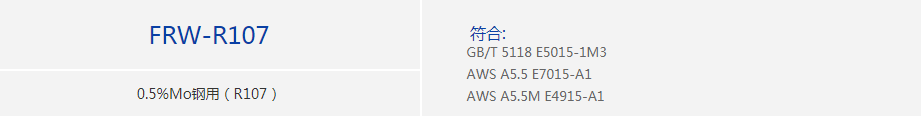

產品參數
適用于焊接工作溫度在510℃以下的鍋爐管道（如15Mo等）、熱交換器等場合。也可用于焊接一般的低合金鋼結構。

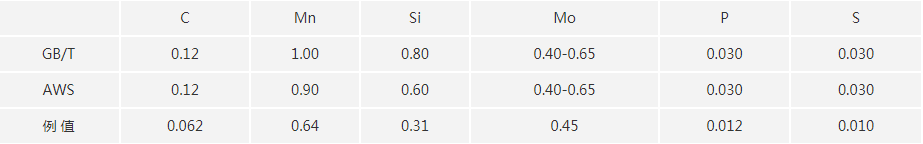

低氫鈉型藥皮0.5Mo%珠光體熱強鋼焊條，采用直流反接、可進行全位置焊接。電弧柔和穩定、飛濺少，成型美觀，脫渣容易，焊接操作性良好。

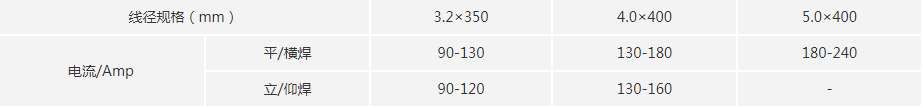

焊接電流參數：DCEP(DC+)
焊接要項：
1.焊前焊條需經烘焙380℃×1h，隨烘隨用。
2.焊前必須清除焊件上的銹、油、水份等雜質。
3.焊接時采用短弧操作，擺動幅度不宜過大（一般不超過焊條直徑的3倍），以窄焊道焊接為宜。
4.為防止產生引弧氣孔，應采用引弧板引弧或起弧處進行回燒。
5.預熱及道間溫度：90-110℃。

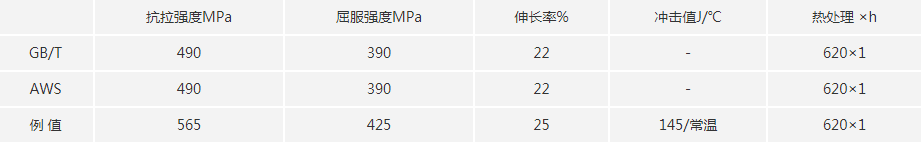

6.熱處理：依焊材標準要求，進行620±15℃×1h焊后熱處理。
低碳鋼及高強鋼用
藥芯焊絲
