產品參數

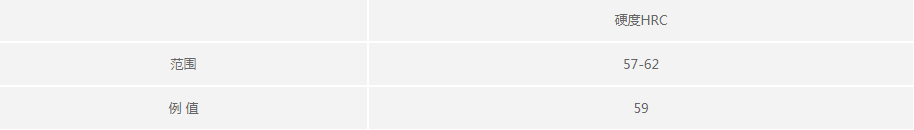

● 合理的足夠的硬度(HRC 57-62),優良的耐磨性能，提高鉆桿接頭壽命4倍以上;
● 減磨性好，將套管磨損降低到極低程度，與沒有堆焊任何耐磨帶的光轉桿接頭相比，FRW-DPM300對套管的磨損僅為其15%以下;
● 可以堆焊在新舊鉆桿接頭，鉆鋌，加重鉆桿以及各種井下工具表面,代替其磨損，延長鉆桿壽命;
● 抗裂性強，堆焊耐磨帶表面無肉眼可見的裂紋;
● 焊接工藝性好，飛濺小，重復堆焊性好，耐磨帶成型美觀;
● 卓越的減磨性，減少鉆柱的旋轉阻力;
焊接電流參數：DCEP(DC+)
焊接要項：
1.從耐磨帶焊縫層區域+ 1”(25.4mm)(帶有鋼絲輪或磨床的任何一側)移出污垢、銹、鐵屑等。確保徹底干凈對耐磨帶焊縫層與工具接頭母材良好熔合是很重要的
2. 采用混合氣(75%-80%Ar+CO2)氣體焊接，氣體流量控制在20-25L/min;
3. 為避免在焊接中產生冷裂紋，必須根據工件厚度進行預熱;
材料厚度：工具接頭外徑大于 5”(270mm) 350℉(177℃)至 500℉(260℃)
工具接頭小于或等于 5” (270mm) 200℉(93℃)至 350℉(177℃)
4. 焊接后應進行緩慢冷卻，一般使用絕緣罐或保溫棉包;
低碳鋼及高強鋼用
藥芯焊絲
