產品參數
● 合理的足夠的硬度(HRC 60-65)
● 更加卓越的耐磨性能，大限度的保護鉆桿;
● 更加優異的減磨性，將套管磨損降低到較低程度;
● 可以堆焊在新舊鉆桿接頭，鉆鋌，加重鉆桿以及各種井下工具表面,代替其磨損，延長鉆桿壽命;
● 抗裂性和抗剝離性強，與鉆桿接頭本體材料結合牢固;
● 焊接工藝性好，飛濺小，重復堆焊性好，耐磨帶成型美觀
熔敷金屬化學成分（wt%）：

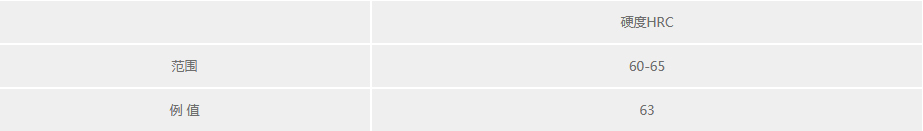

熔敷金屬機械性能：
焊接電流參數：DCEP(DC+)
焊接要項：
1.從耐磨帶焊縫層區域+ 1”(25.4mm)(帶有鋼絲輪或磨床的任何一側)移出污垢、銹、鐵屑等。確保徹底干凈對耐磨帶焊縫層與工具接頭母材良好熔合是很重要的
2. 采用混合氣(75%-80%Ar+CO2)氣體焊接，氣體流量控制在20-25L/min;
3. 為避免在焊接中產生冷裂紋，必須根據工件厚度進行預熱;
材料厚度：工具接頭外徑大于 5”(270mm) 350℉(177℃)至 500℉(260℃)
工具接頭小于或等于 5” (270mm) 200℉(93℃)至 350℉(177℃)
4. 焊接后應進行緩慢冷卻，一般使用絕緣罐或保溫棉包;
低碳鋼及高強鋼用
藥芯焊絲
